TEDOM 製品紹介
-TEDOM PRODUCTS-

QUANTO

エネルギー事業の基盤

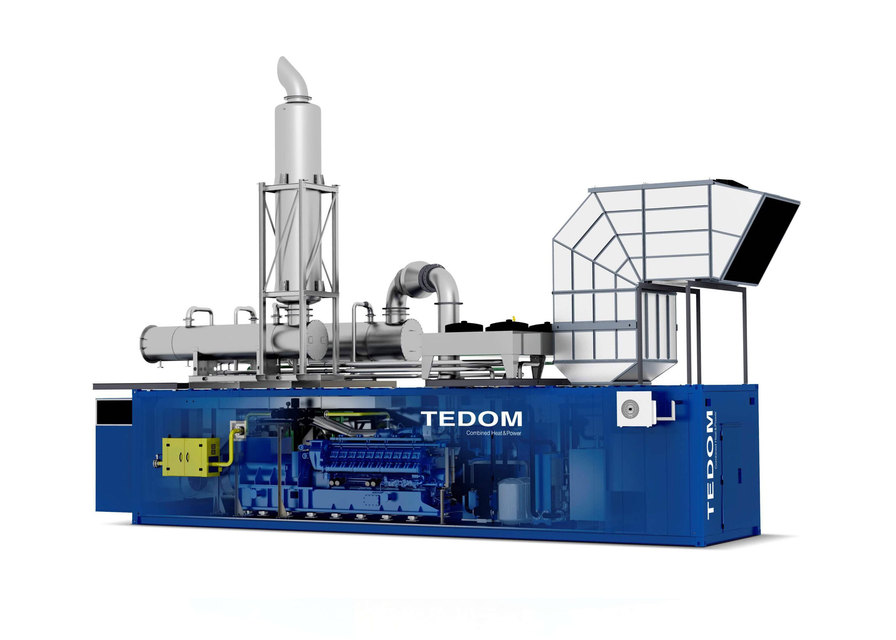

QUANTO CHPユニットは、極めて大きな出力を誇ります。1台で近隣の小学校を含む250戸の住宅地全体に確実に熱を供給することができます。同時に、人口2,000人の町の消費電力をまかなえるだけの電力を発電することができます。また、エネルギーを必要とする産業施設や鉱山などでも使用することができます。

QUANTO CHPユニットの代表的な特徴

信頼性の高いエンジンメーカー

QUANTOのCHPユニットには、MWMとMANのエンジンが採用されています。

さまざまなデザインオプション

ユニットの形態は自由に選択することができ、サウンドエンクロージャーを装備したり、コンテナに入れたりすることができます。

電源・制御用配電盤の自由な設置

電源と制御用配電盤を個別に適切な場所に設置することができます。

低電圧・高電圧用発電機

QUANTO CHPユニットの発電機は、系統に接続するための低電圧と高電圧を調整することができます。

独立型モーター発電機

モーター発電機モジュールは、すべてのバージョンで熱モジュールと分離されています。

特定モジュールの選択肢の自由度

800kWから10,000kWまで、出力に対応した特定のモジュールを選択することが可能です。

QUANTO CHPユニットの活用例

熱供給システム

QUANTO CHPユニットは、熱供給システムにおける高効率な電源として頻繁に使用されています。発電した電気を系統に供給することで、熱生産にかかるコストを削減することができます。効率的な運用のために、一般に発生した熱に適した大きさの蓄熱タンクを装備しています。

大規模な産業用施設

大規模な産業用施設では、自社の電気と熱の消費にQUANTO CHPユニットを導入しています。コージェネはこうした事業者にとって非常に柔軟なエネルギー源であり、エネルギーを必要とする生産のコストを削減するのに役立っています。

石炭鉱山

採掘や採掘後の活動で、地下の坑道には大量のガスが溜まります。メタンの含有量が多いため、CHPユニットの燃料として非常に適しています。私たちはこれまで、炭鉱地域に数十台の大型CHPユニットを設置してきました。

2373

TEDOM発電機の各機種スペック
-SPEC-

天然ガス50Hz（標準）

CHP タイプ	電気出力 [kW]	最大熱出力 [kW]	総合効率 [%]	排出量 [mg NOx/CO]
Micro 30	20	48.8	103.2	95 / 250
Micro 30	30	65.4	103.1	95 / 250
Micro 50	50	101.6	103.7	95 / 250
Cento 80	81	128	90.9	500 / 650
Cento 100	104	155	92.5	500 / 650
Cento 120	125	194	92.7	500 / 650
Cento 160	164	241	93.3	500 / 650
Cento 180	184	255	93.6	500 / 650
Cento 200	200	277	93.5	500 / 650
Flexi 260	260	392	95.2	95 / 250
Flexi 350	354	482	94.9	500 / 650
Flexi 430	430	668	94.4	250 / 650
Flexi 530	528	738	94.3	250 / 650
Quanto 600	600	802	98.2	250 / 650
Quanto 800	800	1,059	98.4	250 / 650
Quanto 1000	999	1,359	99.1	250 / 650
Quanto 1200	1,200	1,576	98.5	250 / 650
Quanto 1600	1,560	2,080	98.5	250 / 650
Quanto 1800	1,840	2,105	93.5	250 / 650
Quanto 2000	2,000	2,621	98.5	250 / 650
Quanto 2300	2,300	2,863	98.7	250 / 650
Quanto 3000	3,203	3,856	92.8	250 / 650
Quanto 4000	4,500	5,066	92.9	250 / 650

都市ガス50Hz(低排出)

CHP タイプ	電気出力 [kW]	最大熱出力 [kW]	総合効率 [%]	排出量 [mg NOx/CO]
Micro 30	20	48.8	103.2	50 / 150
Micro 30	30	65.4	103.1	50 / 150
Micro 50	50	101.6	103.7	50 / 150
Cento 80	85	149	92.8	50 / 250
Cento 100	104	174	93	50 / 250
Cento 120	124	193	93.5	50 / 250
Centro 200	200	277	93.5	50 / 250
Flexi 260 3	260	392	95.2	50 / 250
Flexi 350 3	355	482	94.9	95 / 250
Flexi 430 3	430	600	94.9	95 / 250
Flexi 530 3	528	705	94.6	95 / 250
Quanto 600	600	771	98.3	95 / 250
Quanto 800	800	1,017	98.2	95 / 250
Quanto 1000	999	1,304	99.1	95 / 250
Quanto 1200	1,200	1,514	98.6	95 / 250
Quanto 1600	1,560	1,996	98.5	95 / 250
Quanto 1800	1,840	2,014	93.6	95 / 250
Quanto 2000	2,000	2,514	98.6	95 / 250
Quanto 2300	2,300	2,754	98.8	95 / 250
Quanto 3000	3,203	3,856	92.8	95 / 250
Quanto 4000	4,500	5,066	92.9	95 / 250

都市ガス60Hz

CHP タイプ	電気出力 [kW]	熱出力 (BTU/h)	総合効率 [%]	燃料消費量 (BTU/h)
Micro 35 SP	35	240,000	95	379,000
Micro 55	55	342,000	95	555,000
Cento 100	93	502,000	88	935,000
Cento 150	150	764,000	91	1,399,000
Cento 200	192	874,000	88	1,733,000
Cento 220	220	1,003,000	91	1,931,000
Cento 285	285	1,440,000	92	2,627,000
Cento 375	375	1,631,000	90	3,248,000
Cento 555	555	2,474,000	90	4,883,000
Quanto 600	600	2,351,000	91	4,849,000
Quanto 800	800	3,115,000	91	6,432,000
Quanto 1200	1,200	4,477,000	91	9,441,000
Quanto 1600	1,560	5,913,000	91	12,389,000
Quanto 2000	2,000	7,435,000	91	15,737,000

バイオガス50Hz

CHP タイプ	電気出力 [kW]	最大熱出力 [kW]	総合効率 [kW]	燃料における電力入力 [kW]
Micro 30	20	41.3	93	67.3
Micro 30	30	59.0	92	97.1
Micro 50	44	78.7	91	135
Cento 80	83	120	86	237
Cento 100	106	142	86	290
Cento 120	124	165	86	336
Cento 160	166	217	87	440
Cento 180	182	223	87	465
Cento 200	200	245	87	511
Flexi 250	250	235	83	588
Flexi 265	265	249	83	624
Flexi 350	354	397	85	880
Flexi 430	430	506	86	1,090
Flexi 530	528	584	85	1,313
Quanto 600	600	613	86	1,405
Quanto 800	800	803	86	1,856
Quanto 1000	999	1,089	89	2,345
Quanto 1200	1,200	1,285	89	2,793
Quanto 1600	1,560	1,699	89	3,663
Quanto 1800	1,840	1,840	87	4,223
Quanto 2000	2,000	2,137	89	4,650
Quanto 2300	2,300	2,289	87	5,271

バイオガス60Hz

CHP タイプ	電気出力 (kW)	熱出力 (BTU/h)	最大総合効率 LHV (%)	燃料消費量 (BTU/h)
Micro 35	27	166,000	89.7	288,000
Cento 100	94	502,000	86.4	952,000
Cento 200	191	891,000	87.1	1,771,000
Cento 220	220	976,000	87.7	1,969,000
Cento 375	375	1,628,000	87.9	3,306,000
Cento 555	555	2,395,000	86.7	4,944,000
Quanto 600	600	2,201,000	86.5	4,910,000
Quanto 800	800	2,904,000	86.5	6,514,000
Quanto 1200	1,200	4,204,000	86.8	9,564,000
Quanto 1600	1,560	5,603,000	86.8	12,584,000
Quanto 2000	2,000	7,036,000	86.7	15,989,000
